Sistemas de Poleas y correa

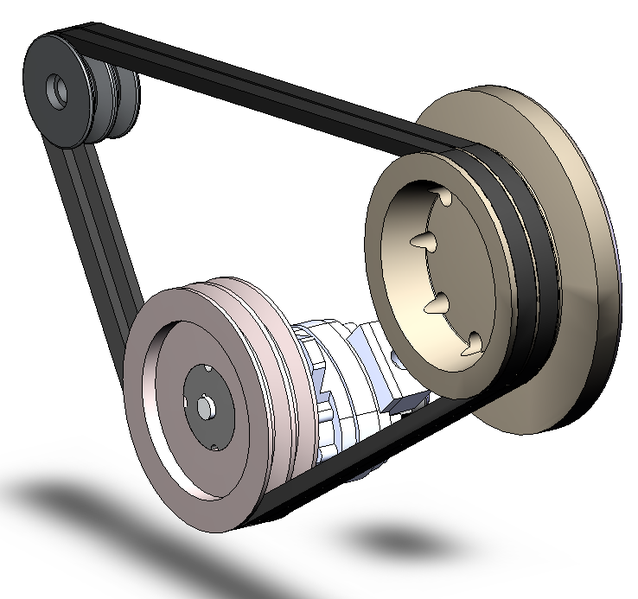

Se trata de sistemas formados por pares de ruedas o poleas situadas a cierta distancia, con ejes normalmente paralelos, que giran simultáneamente transmitiendo el movimiento desde el eje de entrada o motriz hasta el eje de salida o conducido mediante una correa.
Definición
Un sistema de transmisión por correa es un conjunto de dos poleas acopladas por medio de una correa con el fin de transmitir fuerzas y velocidades angulares entre árboles paralelos que se encuentran a una cierta distancia.
La fuerza se transmite por efecto del rozamiento que ejerce la correa sobre la polea.
El movimiento que se transmite a la rueda conducida tiene el mismo sentido que el movimiento de la rueda conductora, mientras que su módulo, como veremos más adelante, depende de los diámetros de las poleas.
Si nos interesa que el sentido de giro transmitido se invierta, deberemos cruzar la correa.
Ventajas e incovenientes
El proceso de transmisión del movimiento con correa es un proceso de elevado rendimiento (95-98%) y precio reducido.
Estos mecanismos son muy empleados en distintos aparatos: electrodomésticos (neveras, lavadoras, lavavajillas...), electrónicos (disqueteras, equipos de vídeo y audio,...) y en algunos mecanismos de los motores térmicos (ventilador, distribución, alternador, bomba de agua...).
Su principal inconveniente es la limitación para transmitir grandes potencias, debido al deslizamiento de la correa sobre la polea.
Partes.
Las poleas no son más que una rueda (llanta) con una hendidura en su centro para acoplarla a un eje en torno al cual giran. Para asegurar el contacto entre polea y correa se talla en la polea un canal o garganta que "soporta" a la correa.
En un sistema de transmisión de poleas son necesarias dos de ellas:
Una conductora, de entrada o motora, que va solidaria a un eje movido por un motor.
Otra conducida, de salida o arrastrada, también acoplada a un eje y que es donde encontraremos la resistencia que hay que vencer.
Como hemos visto, la fuerza que transmiten las poleas es debida al rozamiento que ejerce la correa sobre la polea, por lo que la correa es un elemento decisivo en este sistema de transmisión de movimiento.
La correa en su funcionamiento está sometida a esfuerzos. Pero sus dos tramos no soportan los mismos esfuerzos; el tramo que va de la rueda motriz la conducida se encuentra flojo, mientras que el otro está totalmente tenso.
Suelen estar fabricadas de caucho resistente al desgaste y reforzadas con cuerdas para mejorar el comportamiento a tracción.
